溶解氧傳感器作為水質監測中的重要設備，其準確測量水體中溶解氧的含量對于評估水質狀況、保護水環境具有重要意義。本文將詳細介紹溶解氧傳感器的結構組成以及安裝過程中需要注意的事項，以幫助用戶更好地理解和使用這一設備。

一、溶解氧傳感器的結構組成

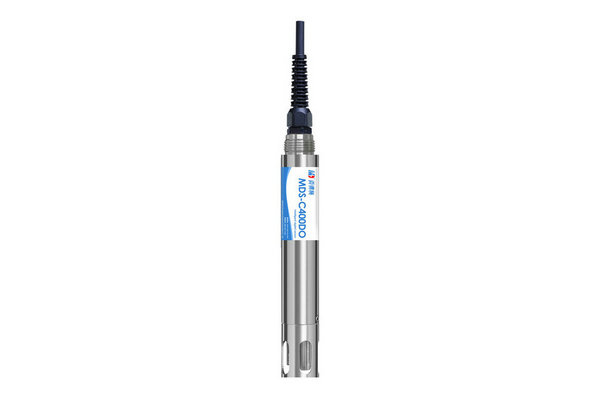

溶解氧傳感器主要由以下幾個部分組成：

1、傳感器頭：傳感器頭是溶解氧傳感器的核心部分，負責感知水體中的溶解氧含量。它通常包含一個膜層，該膜層允許溶解氧通過并與傳感器內部的電解質發生反應。膜層材料通常為聚四氟乙烯(PTFE)或聚酯等，這些材料具有良好的透氧性和化學穩定性。

2、電解質：電解質是溶解氧傳感器內部的導電介質，通常由氯化鉀或其他鹽類溶液組成。電解質的作用是為氧化還原反應提供離子導電通道，使得溶解氧與電解質發生反應時能夠產生電流。

3、電極：電極是溶解氧傳感器的測量元件，通常由貴金屬（如金、鉑）制成。電極的作用是收集氧化還原反應產生的電流，并將其轉化為可測量的電壓信號。這些電壓信號隨后被傳輸?shù)酵獠繙y量設備進行處理和顯示。

4、導線與接口：導線和接口用于將電極產生的電壓信號傳輸?shù)酵獠繙y量設備。導線材料通常為絕緣性能良好的銅線或光纖，接口則采用標準的電氣接口，以方便與外部設備的連接。

二、溶解氧傳感器的安裝注意事項

1、選擇合適的安裝位置：溶解氧傳感器的安裝位置應選擇在水體流動穩定、無氣泡和沉淀物干擾的區域。同時，要確保傳感器能夠充分接觸被測介質，以獲得準確的測量結果。避免將傳感器安裝在容易受到攪動或溫度變化大的區域。

2、正確安裝傳感器：在安裝溶解氧傳感器時，應仔細閱讀說明書并按照要求進行操作。傳感器線纜母頭連接器與傳感器公頭連接器需旋接緊密，避免滲水。建議安裝線纜保護套以確保線纜供電和水密良好。同時，傳感器應豎直安裝，電極朝下，避免水平或電極朝上方向安裝，以減少水流對傳感器的影響。

3、考慮水位影響：傳感器需安裝在最低水位線以下一定距離（通常為30cm），以確保傳感器始終浸沒在水中。同時，安裝深度也不宜過深（建議不超過2米），以便于后期拆卸和維護。

4、固定安裝并保護傳感器：傳感器應固定安裝，避免水流等因素造成探頭磕碰。在安裝過程中，可以使用適當?shù)墓潭ㄑb置（如殼體卡箍）來固定傳感器。不使用時，應將傳感器放在帶有濕潤海綿的防護罩里，并定期檢查、補水等，以保持熒光膜的濕潤狀態。

5、避免非溶液環境：溶解氧傳感器是專門為測量水體中的溶解氧含量而設計的，應避免將其浸沒在非溶液中。如果將其暴露在空氣中或其他非溶液環境中，可能會對傳感器造成損害。

6、定期檢查與校準：為了確保溶解氧傳感器的準確性和穩定性，應定期對其進行檢查和校準。校準過程中應使用已知溶解氧濃度的標準溶液，并按照說明書的要求進行操作。

三、結論

溶解氧傳感器作為水質監測中的重要設備，其結構組成和安裝注意事項對于確保測量結果的準確性至關重要。通過選擇合適的安裝位置、正確安裝傳感器、考慮水位影響、固定安裝并保護傳感器以及定期檢查與校準等措施，可以最大限度地發揮溶解氧傳感器的性能，為水質監測提供可靠的數據支持。
